캐드 연습도면 64가지를 모아봤습니다. 39번 항목부터는 2D, 3D를 모두 연습할 수 있는 모형들로 구성되어 있습니다. CAD 툴을 능숙하게 다룬다는 것은 단축키를 얼마나 효율성있게 사용하느냐와 어떠한 경로로 시간을 단축하여 그릴 것인지에 대한 복합적인 스킬을 요구합니다. 반복적인 연습이 이행되면 어떠한 시점부터는 CAD 를 다루는 속도가 빨라진다는 것을 본인이 알수 있게 됩니다.

  • dwg 파일은 해당 연습도면 링크를 통해 다운로드 받을 수 있습니다.


1. CAD EXERCISE 1

 - 업로드 : 2019년 7월 14일
- PART NO. : CAD ED 1907-01
CAD ED 1907-01

2. CAD EXERCISE 2

 - 업로드 : 2019년 7월 14일
- PART NO. : CAD ED 1907-02
CAD ED 1907-02
3. CAD EXERCISE 3

- 업로드 : 2019년 7월 15일
- PART NO. : CAD ED 1907-03
CAD ED 1907-03

4. CAD EXERCISE 4

- 업로드 : 2019년 7월 15일
- PART NO. : CAD ED 1907-04
CAD ED 1907-04

5. CAD EXERCISE 5

- 업로드 : 2019년 7월 16일
- PART NO. : CAD ED 1907-05

6. CAD EXERCISE 6

- 업로드 : 2019년 7월 16일
- PART NO. : CAD ED 1907-06



7. CAD EXERCISE 7


- 업로드 : 2019년 7월 17일
- PART NO. : CAD ED 1907-07



8. CAD EXERCISE 8


- 업로드 : 2019년 7월 17일
- PART NO. : CAD ED 1907-08


9. CAD EXERCISE 9


- 업로드 : 2019년 7월 18일
- PART NO. : CAD ED 1907-09



10. CAD EXERCISE 10

- 업로드 : 2019년 7월 19일
- PART NO. : CAD ED 1907-10

 ** 좌측 상단에 다듬질 기호, TAP 나사 연습


11. CAD EXERCISE 11

- 업로드 : 2019년 7월 22일
- PART NO. : CAD ED 1907-11

 ** 사각형 형상 카운터 보어 표기 및 탭자리 도면 연습


12. CAD EXERCISE 12

- 업로드 : 2019년 7월 23일
- PART NO. : CAD ED 1907-12

 ** 사각형 형상 카운터 보어 표기 및 탭자리 도면 연습


13. CAD EXERCISE 13

- 업로드 : 2019년 7월 24일
- PART NO. : CAD ED 1907-13

 ** 사각형 형상 카운터 보어 표기 및 탭자리 도면 연습



14. CAD EXERCISE 14

- 업로드 : 2019년 7월 28일
- PART NO. : CAD ED 1907-14

 ** 레이저 가공품의 Slot hole, 일반 Hole, 모서리 R 연습도면


15. CAD EXERCISE 15

- 업로드 : 2019년 7월 29일
- PART NO. : CAD ED 1907-15

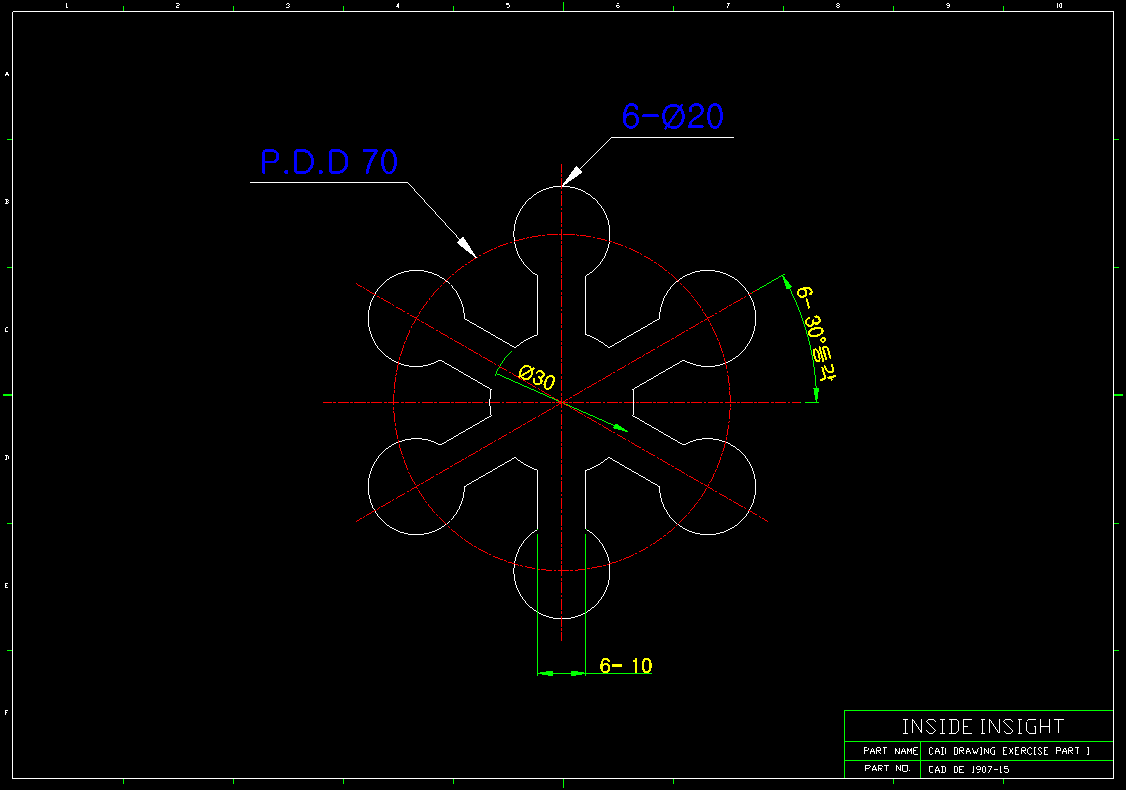

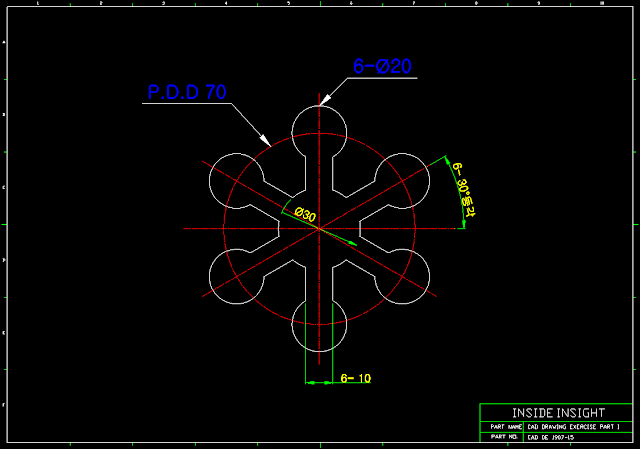

 ** 원형 그리기, 60도 등각으로 ARRAY 하기, B.C.D 그려넣기 연습도면


16. CAD EXERCISE 16

- 업로드 : 2019년 7월 31일
- PART NO. : CAD ED 1907-16

 ** 사각형 소재 안에 구멍 배열하고 탭자리 연습, 우측면도에 탭가공부 투영하여 그려넣기


17. CAD EXERCISE 17

- 업로드 : 2019년 8월 04일
- PART NO. : CAD ED 1908-01

 ** 라인 명령어를 사용해서 치수로 좌/우측 한 곳을 선택하여 그려넣은 후 미러 명령어를 사용해서 대칭으로 완료.




18. CAD EXERCISE 18

- 업로드 : 2019년 8월 06일
- PART NO. : CAD ED 1908-02

 ** 라인 면령으를 사용해서 한 지점에서 치수를 기입해서 트림이나 붙여넣기 없이 한번으로 완료 하기



19. CAD EXERCISE 19

- 업로드 : 2019년 8월 07일
- PART NO. : CAD ED 1908-03

 ** 원형 소재위에 각도를 기입하여 탭, 카운터 싱크 그려넣기 연습


20. CAD EXERCISE 20

- 업로드 : 2019년 8월 07일
- PART NO. : CAD ED 1908-04

 ** 키 그리기 연습


21. CAD EXERCISE 21

- 업로드 : 2019년 8월 10일
- PART NO. : CAD ED 1908-05

 ** Circle 명령어를 사용해서 외횡 그려넣고 내경 자리형상을 추가한 후 홀 3개 추가


22. CAD EXERCISE 22

- 업로드 : 2019년 8월 11일
- PART NO. : CAD ED 1908-06

 ** 외형 설계 후 연관치수(홀) 넣기 연습


23. CAD EXERCISE 23

- 업로드 : 2019년 8월 12일
- PART NO. : CAD ED 1908-07

 ** 병따개 모양처럼 외형 연습, 원형 내부에는 정육면체(25mm) 를 넣고 트림으로 잘라내기


24. CAD EXERCISE 24

- 업로드 : 2019년 8월 13일
- PART NO. : CAD ED 1908-08

 ** 사각형 모형 안에 TAP, HOLE 추가하기 연습



25. CAD EXERCISE 25

- 업로드 : 2019년 8월 16일
- PART NO. : CAD ED 1908-09

 ** 사각형 기계부품 외형안에 홀 추가





26. CAD EXERCISE 26

- 업로드 : 2019년 8월 16일
- PART NO. : CAD ED 1908-10

 ** 기계 부품, 사각형 안에 홀 그려넣기



27. CAD EXERCISE 27

- 업로드 : 2019년 8월 16일
- PART NO. : CAD ED 1908-11

 ** 기계 부품 사각형 측면에 홀 추가




28. CAD EXERCISE 28

- 업로드 : 2019년 8월 16일
- PART NO. : CAD ED 1908-12

 ** 사각형 기계 부품안에 장공과, 홀 그려넣기



29. CAD EXERCISE 29

- 업로드 : 2019년 8월 16일
- PART NO. : CAD ED 1908-13

 ** 기계부품 원, 챔퍼, 홀 그려넣기 연습


30. CAD EXERCISE 30

- 업로드 : 2019년 8월 26일
- PART NO. : CAD ED 1908-14

 ** 간단한 기계 부품의 연관치수 넣는 기준 연습
 - 연관 치수별로 정리하여 치수 넣기 연습
 - 홀 치수 넣기 연습
 - 홀 치수 표기 (도면 표기상에 DR 은 Drill 의 약자로, Hole 을 대신해서 사용하기도 합니다)



31. CAD EXERCISE 31

- 업로드 : 2019년 8월 30일
- PART NO. : CAD ED 1908-15

 ** 해치(명령어 H)를 단면에 표기해보기 연습


32. CAD EXERCISE 32

- 업로드 : 2019년 9월 03일
- PART NO. : CAD ED 1909-01

 ** 사각형, 모따기, 원 그리기 연습


33. CAD EXERCISE 33



34. CAD EXERCISE 34


35. CAD EXERCISE 35


36. CAD EXERCISE 36


37. CAD EXERCISE 37

*현업에서 사용되는 샤프트 홀더 그림연습
**샤프트가 조립되는 내경 공차는 H7 끼워맞춤 공차 적용


38. CAD EXERCISE 38

*현업에서 사용되는 샤프트 클램프
**샤프트에 조립하여 Stopper 역할이 필요한 구간에 적용하는 형상물

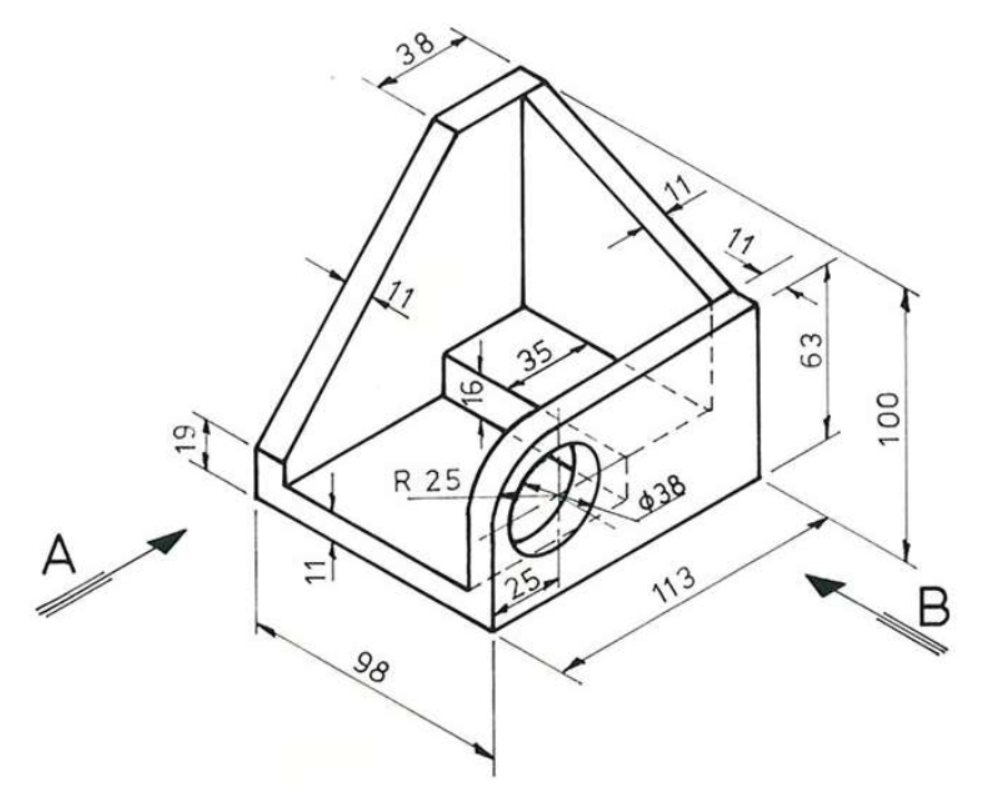

연습도면 39번

CAD 연습도면 출처 ayoqq

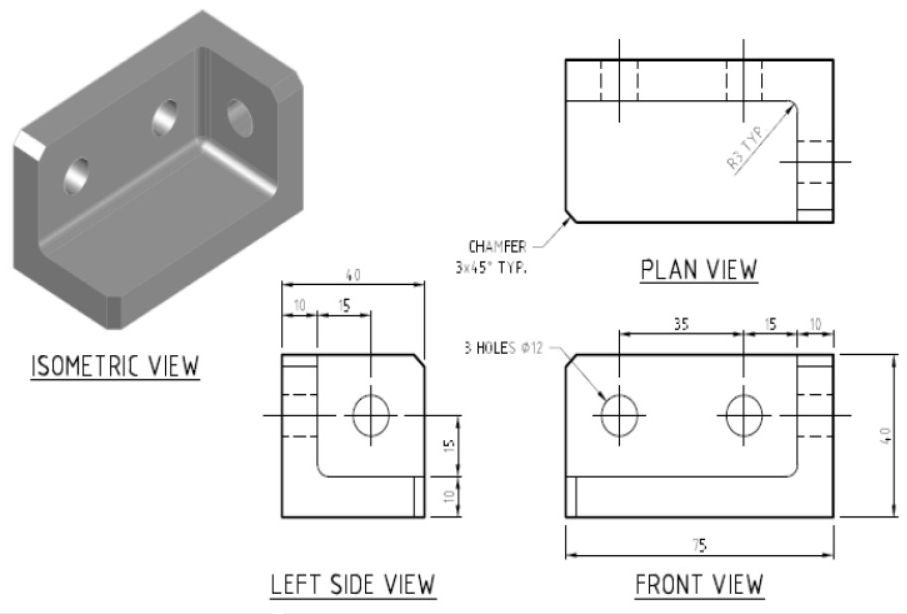

연습도면 40번

CAD 연습도면 출처 ayoqq

연습도면 41번

CAD 연습도면 출처 ayoqq

연습도면 42번

CAD 연습도면 출처 ayoqq

연습도면 43번

CAD 연습도면 출처 ayoqq

연습도면 44번


CAD 연습도면 출처 ayoqq

연습도면 45번

CAD 연습도면 출처 ayoqq

연습도면 46번

연습도면 47번



연습도면 48번




연습도면 49번




연습도면 50번




연습도면 51번



연습도면 52번



연습도면 53번



연습도면 54번



연습도면 55번





연습도면 56번



연습도면 57번



연습도면 58번



연습도면 59번



연습도면 60번



연습도면 61번



연습도면 62번



연습도면 63번



연습도면 64번



연습도면 65번

사각형 부품에 Tap 자리 가공 Slot hole 자리 가공 연습.


연습도면 66번

연습도면 67번


연습도면 68번

연습도면 69번


연습도면 70번


연습도면 71번



연습도면 72번



연습도면 73번

연습도면 74번





↓↓↓↓↓CAD 연습도면 다운로드↓↓↓↓↓





















































------------------------------------------업데이트 중--------------------------------------------
