제공 가능 서비스

안녕하세요

도면작업 모델링 관련 어떠한 내용이라도 문의 주시면 성심성의껏 답변 드리겠습니다.




기계설계 관련 1:1 채팅방 (오픈카카오톡 채팅)


https://open.kakao.com/o/sgNWjZig




대응 가능 업무

배관설계, 판금설계, 기계설계 , 기구물 설계


- 특화 분야는 초고압 튜빙 배관의 설계 입니다.

- 서류 업무 서비스 가능합니다. (BOM 작성, 엔지니어링 서류, 계산서 작성 등)



Standard

각종 스케치, 이미지 파일을 CAD (dwg, step)로 변환

비교적 간단한 부품의 설계 (부품 수량 단품 기준)

가공 도면의 작성


Deluex


부품이 1개 이상의 부품 설계와 CAD (2D,3D) 작업

판금, 기계, 배관, 튜빙 라인의 설계 (부품 수량 1개 이상)


Premium


부품이 5개 이상의 Package 설계 (협의) (부품 수량 5개 이상)



서비스 제공 범위 상세



A. 배관설계 (설계 특화 분야 튜빙배관 설계)


- Package 설계 (회전기계, 열교환기, 압력용기 배치, Valve, Instrument)

- Piping and instrument diagram 작성, 수정

- 배관 도면 작성 (ISO 도면)

- 배관 물량산출내역서 작성 (Bill of materials list)

- 락피팅, VCR, C&T 튜빙배관 설계

- 고압 (~20,000 psi) 라인 설계

- 엔지니어링 컨설팅 & Support

- Frame 설계

- 모터 Pulley 선정

- V-belt 선정

- Cover 설계


B. 판금설계


- 레이저 컷팅 전개도 작성

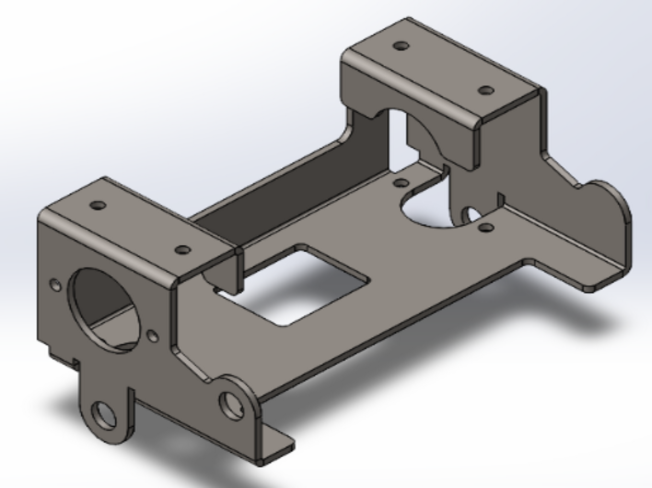

- 판금물 설계, 전개도 작성

- 프로파일 설계

- 물량산출내역서 작성


C. 기계&기구설계

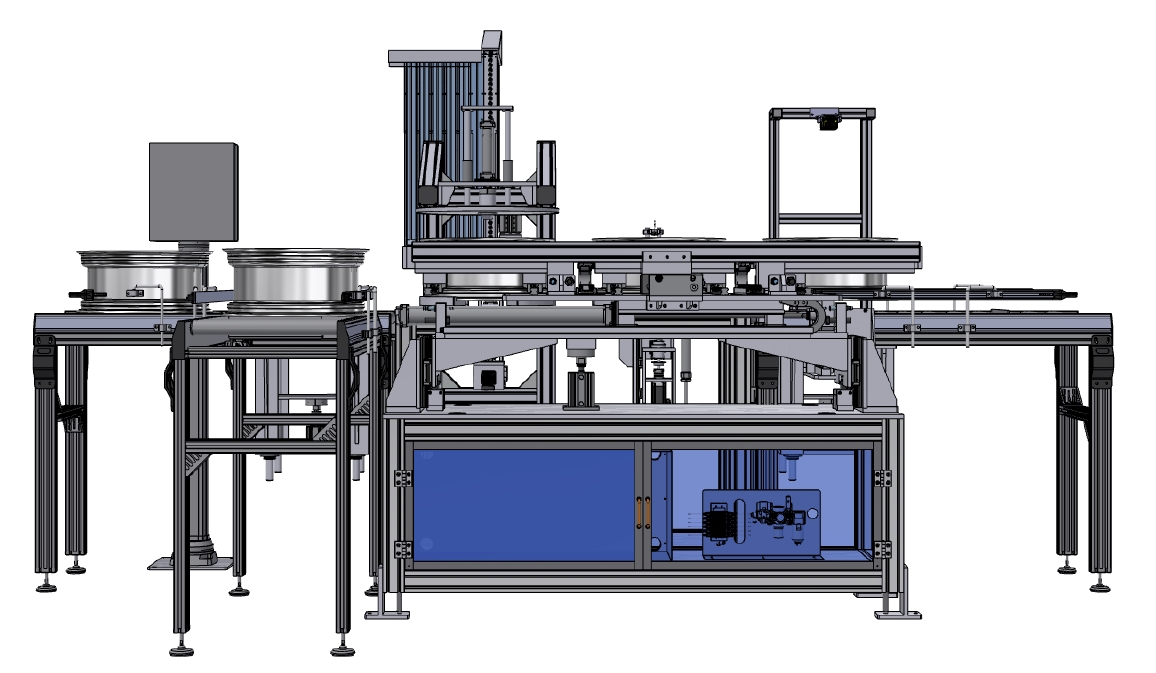

- 자동화 기계 기구물 설계 (그리퍼)

- 레이저 마킹기

- Pin feeder

- 수처리 설비 설계 외,



D. 기타


- 각종 파일을 2D, 3D 로 작성

- 이미지 파일 2D Drawing 으로 작성

- 로고 2D Dwg 파일로 작성



E. 계산서 작성


- 엑셀 계산서 작성


작업 과정


- 서비스 의뢰 접수 - 견적 - 협의 - 작업 - 수정작업 - 원본파일 제공 - 구매확정



프로그램


- Autocad

- Autodesk Inventor



제작물의 저작권 귀속 여부


- 작업한 결과물의 저작권은 의뢰인에 귀속됩니다.



포트폴리오 사용 여부


- 작업 결과물은 협의 하에 포트폴리오로 사용될 수 있습니다.
